GF型葉輪給料機簡介
GF型葉輪給料機是火力發電廠儲倉式制粉系統供給鍋爐燃料的主要設備，用它把煤粉連續、均勻地送入一次風管，吹進鍋爐燃燒。靠它調節給粉量來控制鍋爐溫度和壓力，從而保證要求的鍋爐出力。
葉輪給料機的出力是按一定的容積比重確定的。因此，對于建材、冶金、化工、民用等部分的制粉系統，也要根據技術性能廣為選用。
技術參數
| GF-1.5 | GF-3 | GF-6 | GF-9 | GF-12 | GF-15 | |||
額定出力（t/h） | 0.5-1.5 | 1-3 | 2-6 | 3-9 | 4-12 | 5-15 | |||
設計選用煤比重（t/m3） | 0.65 | ||||||||
葉輪直徑 | Φ313 | Φ386 | |||||||
葉輪齒數（齒） | 12 | ||||||||
額定主軸轉數（r.p.m） | 9-40 | 21-81 | 21-81 | ||||||
傳動比 | 1:27 | 1:13.5 | 1:13.5 | ||||||
外形尺寸 | 807×984×1158 | 989×1213×1340 | |||||||
總重（不計電機）（kg） | 354 | 480 | |||||||
配套電動機技術數據：
名 稱 | 電磁調速異步電動機 |
型 號 功 率 轉 數 電 壓（V） 重 量 | JZTy-31-4 2.2 120-1200 220/380 140 |
工作原理
葉輪給料機是一種定量給粉設備,給粉量的調節是靠改變電磁調速異步電動機的轉數來達到的。變速系統是由一級蝸輪與蝸桿付構成的。如圖1所示：當變速時由蝸桿付通過安裝在同一主軸上的刮板，供給葉輪和測量葉輪帶著煤粉在供給葉輪殼內轉180°到供給葉輪殼缺口處，落到測量葉輪內的齒槽，測量葉輪再轉180°又把煤粉帶到下部體內的缺口處煤粉即落入出粉管中，按此過程就達到連續、均勻給粉和防止停機時煤粉自流的目的。

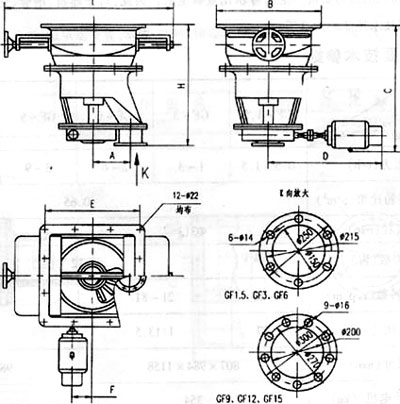

外形尺寸
型 號 | 出力（t/h） | A | B | C | D | E | F | L | H |
GF-1.5 | 0.5-1.5 | 235 | 569×560 | 807 | 878 | 510(170×3) | 92.5 | 984 | 687 |
GF-3 | 1-3 | ||||||||
GF-6 | 2-6 | ||||||||
GF-9 | 3-9 | 278 | 670×670 | 989 | 612(204×3) | 1340 | 939 | ||
GF-12 | 4-12 | ||||||||
GF-15 | 5-15 |
訂貨須知
1.本機配套供應JZTy-31-4型交流電磁調速異步電動機。對控制設備的配套數量和類型，需在訂合同時商定。2.本機也適用于ZT2-52型直流電動機，需用時，可另行商定。
